电源插座插头的正确接法

作者: 编辑: 来源: 发布日期: 2017.09.08
信息摘要:
电源插座是我们日常生活中最常见的装置,一般家庭使用的都是比较安全地电源插座,但是随着电器的大量出现,插座的使用频率也是越来越高,相应的,触电…

电源插座是我们日常生活中最常见的装置,一般家庭使用的都是比较安全地电源插座,但是随着电器的大量出现,插座的使用频率也是越来越高,相应的,触电事故的发生也是越来越高频率。除了选购值得信赖的安全插座外,我们在使用时也应该格外的小心谨慎,防止这类事故的发生。下面,我们为大家介绍一下电源插座使用注意点。

面对插座应按左零(N)右火(L)上地(E)的正确接法接线。

火线-L(红、黄、蓝色)

零线-N(蓝色或黑色)

地线-E(黄绿色)

在低压电网中用三相四线制输送电力,其中有三根相线(火线)分别代表A、B、C三相,一根中性线N(零线)。为了保证用电安全,在用户使用区改为用三相五线制供电,这第五根线就是接地保护线PE (地线),它的一端是在用户区附近用金属导体深埋于地下,另一端与各用户的地线接点相连,起接地保护的作用。

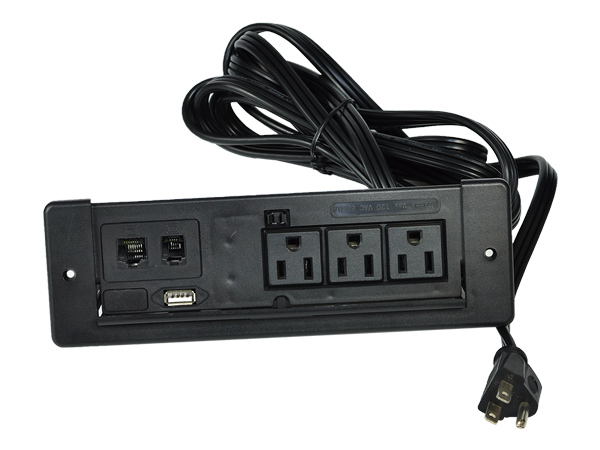

电源插座插头的正确接法

地线是把设备或用电器的外壳可靠的连接大地的线路,是防止触电事故的良好方案。

正确接地可提高整个系统的抗干扰能力。

我们使用的电源插座大多是单相三线插座或单相二线插座。

单相2孔式插座的左极接N线(零线),右极接L线(火线);单相三孔式插座的左极接N线,右极接L线,中间极接E线(保护地线);三相4孔式插座的左极接L3线(火线3),右极接L1线(火线1),上极接E线,下极接L2线(火线2)。

凡外壳是金属的家用电器都采用的是单相三线制电源插头。三个插头呈正三解形排列,其中上面最长最粗的铜制插头就是地线(Earth wire),地线有个专门的接地符号。

地线下面两个分别是火线(标志字母为“L” Live Wire),零线(标志字母为“N”Neutral wire),顺序是左零右火,(插头背面对着自己本人时)。

零线和地线很难区分,如果电源有漏电保护器的话,将插座插上用电器,如果跳闸,说明接零线的那根实际是地线;如果不跳,那就接对了。

应用中最好使用标准规范的导线颜色:A线用黄色,B线用绿色,C线用红色,N线用淡蓝色,PE线用黄绿色。

单相照明电路中,一般黄色表示火线、蓝色是零线、黄绿相间的是地线。也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线。

火线(英文Live Wire)L 一般为红色或黄色或绿色

零线(英文NEUTRAL)N(中性线)一般为蓝色

地线(英文EARTH)E 一般为黄绿色或黑色

三极电源插头,电器设备的外壳通过导线与三芯电源插头的接地端连接,这种插头需要插入三极插座中。

在实际中有些老式的房屋接线没有按照国际的标准,所以在接线前最好用电笔测试一下。
